全固态电池被视作下一代储能技术的圣杯，但这条路上布满了工程难题。其中，正极活性材料与固态电解质之间的界面，一直是高电阻、循环寿命短、容量骤降的"重灾区"。

固态电解质大致分三类：氧化物、硫化物、卤化物（halide）。其中卤化物电解质——比如 Li₃YCl₆、Li₃YBr₆、Li₂ZrCl₆ 这类 Li_aM_bX_c 结构的材料——因离子电导率高、对空气相对稳定、合成温度低，近年来成为业界宠儿。

近日，松下的两位发明人 Kenta Nagamine 和 Izuru Sasaki 在一件专利中写下一段说明：

"在日本特开2006-244734 中公开的全固态二次电池中，当正极活性材料的电位相对 Li 在平均3.9V以下时，构成卤化物固态电解质的卤素元素会在充电过程中发生氧化分解。"

什么是"卤素氧化分解"？

打个比方：卤化物固态电解质就像一位情绪稳定的保安，平时坚守岗位（只让 Li⁺ 通行）。但当他发现身边有一群"低电位活性材料"——这些材料的电压只有 3.9V 甚至更低（比如锰酸锂、磷酸铁锂、镍锰酸锂），保安就会开始对它们施加多余的"关爱"：氧化反应被触发，保安的"皮肤"开始腐蚀，表面长出一层高电阻的氧化层。

这层氧化层，比电池里其他任何界面阻抗都要致命。它把离子通道堵得严严实实，直接导致电池内阻飙升、倍率性能崩塌、循环寿命提前归零。

之前业界尝试过用锂离子导电氧化物（如 LiNbO₃，铌酸锂）做正极活性材料的涂层。结果松下研究发现——电池的电阻仍不能显著降低。

为什么？因为 LiNbO₃ 本身的电子导电性不够低。涂层反而成了电子传导的"捷径"，无法有效阻断氧化反应。

这条路走不通。

松下的"两层"思路

松下在这件美国授权专利中给出的解法很克制——不用复杂材料，只在活性颗粒表面裹一层"含氧酸盐"（oxoacid salt），并且只裹一部分，留出"呼吸口"。

第一层：固态电解质层

全篇的核心方程式是：

Li_aM_bX_c

其中 M 选自除 Li 外的金属或准金属（如 Y、Zr、Ti、In、Mg、Al），X 是 F、Cl、Br、I 中的一种或几种。关键约束：a + b > c——这是卤化物电解质区别于氧化物电解质的核心特征，Li 的占比偏低。

专利的实施例里用的电解质叫 LYBC，即 Li₃YBr₃Cl₃，由 LiCl、YCl₃、YBr₃ 按 3:0.333:0.666 的摩尔比研磨、500°C 烧结而成。

第二层：含氧酸盐涂层——真正的关键

涂层材料是"非金属或准金属阳离子的含氧酸盐"。说人话就是：由 B、Si、P、Ge、Te 等能与氧形成强共价键的元素构成的锂盐。具体而言：

磷酸锂（Li₃PO₄）

硅磷酸锂（lithium silicophosphate）

硅酸锂（Li₄SiO₄ 或 Li₂SiO₃）

硼酸锂（LiBO₂）

为什么是它们？因为这些元素的电子导电性极低——形成涂层后，电子被强制"禁足"，无法在涂层中横向流动，从而切断"卤素氧化"的电子来源。

更巧妙的是这些"含氧玻璃形成氧化物"（phosphate acid, silicic acid, boric acid 等）能被部分吸收到锂离子导电相中，从而拓宽离子通道、进一步降低电阻。

编辑搜图

"故意不裹满"的反直觉设计

这是这份专利最反常识的设计。

一般涂层追求"包得越严实越好"。但松下明确写道：

"涂层材料部分覆盖正极活性材料的表面。"（不完整覆盖）

为什么？

因为全包涂层虽然阻断了电子，但它同时把离子通道也"捂住了"。电子走不通，Li⁺ 也走不通。结果是电阻依然高。

更糟的是，如果涂层完全包覆，活性颗粒之间也会被绝缘涂层隔开，整个正极的电子导电网络会断裂——电池根本跑不起来。

所以松下的工程平衡点是：

覆盖率 10% ~ 90%

**最佳覆盖率区间 30% ~ 60%**（发明人"尤为"提到的范围）

涂层厚度 1 ~ 100 nm，最佳 2 ~ 40 nm

部分覆盖既挡住了"卤素与正极的直接接触"（切断氧化反应），又给 Li⁺ 留出了"直接通道"。这是一场在电子阻断和离子通过之间的精细舞蹈。

编辑搜图

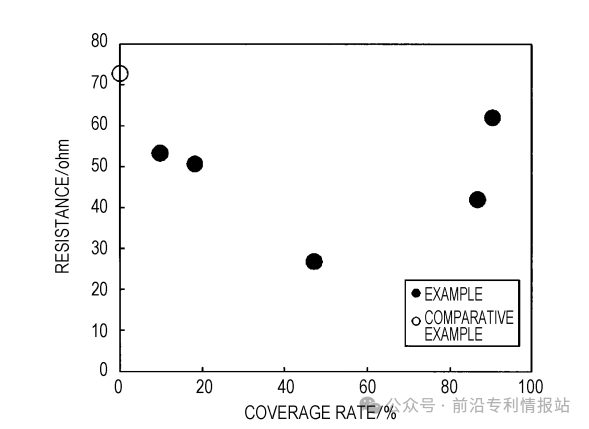

涂层覆盖率 vs 电阻关系图（横坐标 0-100%，纵坐标 0-80 Ω），展示 47% 覆盖率时电阻最低（约 27 Ω）的"甜点"

实测：电阻最高砍掉 67%

专利给出了完整的对照数据。基础体系是 NCM（Li(Ni,Co,Mn)O₂）作正极活性材料、Li₆PS₅Cl 作电解质层、Li 金属作负极的半电池。

效果最好的 实施例1 把电阻压到 27 Ω，降幅 63%；实施例4（涂层更厚）甚至把电阻压到 **24 Ω，降幅 67%**。

但有意思的是，当覆盖率超过 47% 之后，电阻反而上升——印证了"覆盖太多反而把离子通道也堵死"的判断。曲线呈典型的 U 形，47% 附近是甜点。

XPS（X 射线光电子能谱）数据进一步证实了机理。O1s 谱中，533 eV 处的峰来自涂层中的 P—O 键，532 eV 处的峰来自 M—O（活性材料中的金属—氧）。两个峰的面积比直接反映了涂层覆盖率——这正是 FIG. 4B 里实施例1和对比例4两条曲线的差异来源。

编辑搜图

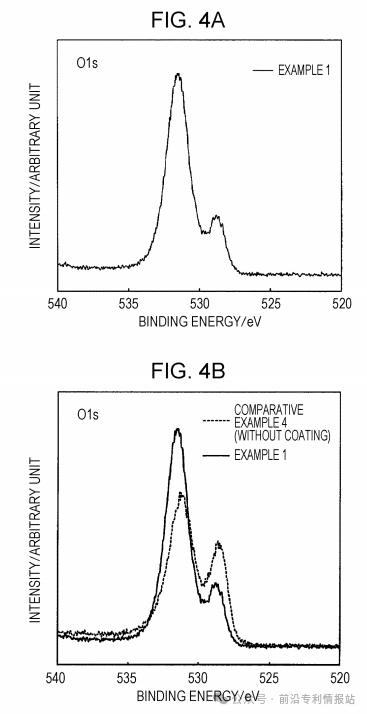

【图4A（FIG. 4A）——实施例1 活性材料的 O1s XPS 谱，533 eV 峰来自 P—O 涂层】 【图4B（FIG. 4B）——实施例1（实线）vs 对比例4（虚线，无涂层）的 O1s 谱对比，可见 532 eV 处 P—O 峰强度差异】

电池怎么搭？三层结构很经典

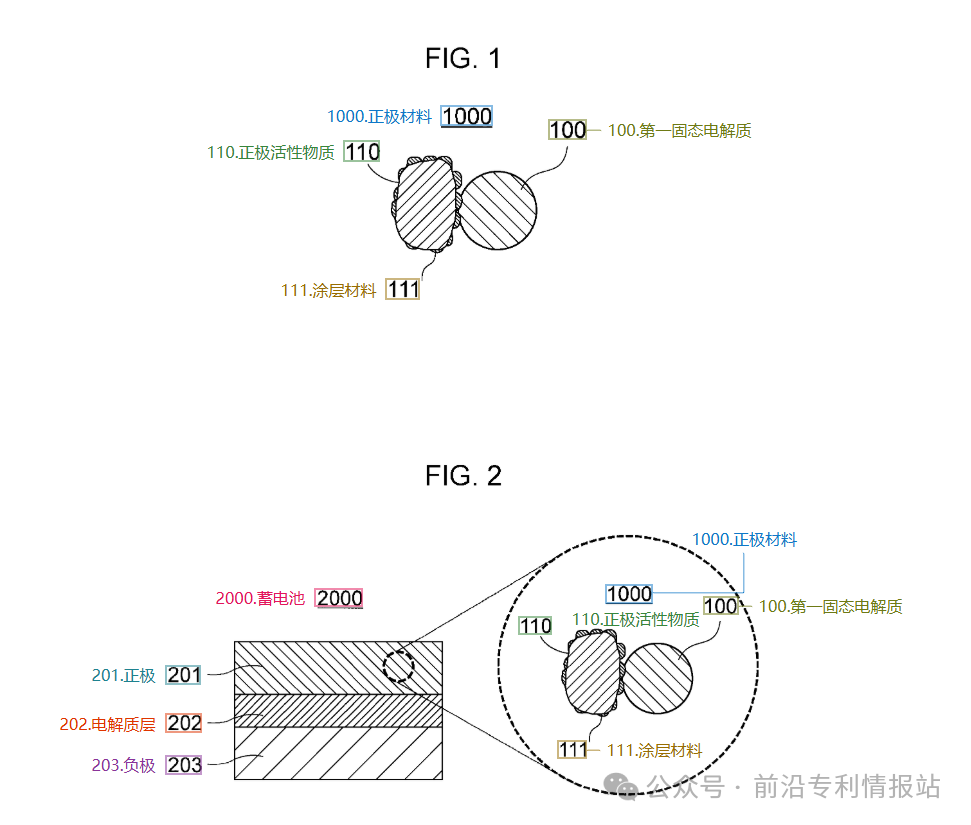

专利给出的电池结构是标准三明治式（参见 FIG. 2）：

正极 ：含上述复合材料 + 粘结剂 + 导电剂（VGCF 等）

电解质层 ：以硫化物固态电解质（如 Li₆PS₅Cl）为主，可混入卤化物电解质作为第二电解质

负极 ：Li 金属 或 石墨/硅碳

电解质层里松下推荐主相使用第一固态电解质（即卤化物电解质），以质量分数 50% 以上混入。这与本专利的"主战场"——解决卤化物电解质的氧化分解——形成闭环。

编辑搜图

【Nyquist 图（Z'' vs Z'），用于电池阻抗测试，表征界面电阻大小】

这件专利的三个洞察

1. 行业正在重新认识卤化物电解质的"温和陷阱"。

卤化物电解质被很多厂商押注为下一代固态电池的中流砥柱，但其氧化稳定性窗口其实有边界——遇到低电位正极就会"漏底"。松下的专利等于官方盖章："再先进的电解质，也需要涂层兜底"。

2. "低电子导电涂层"是过去十年被低估的设计哲学。

LiNbO₃（高电子导电）不行，磷酸锂（极低电子导电）就行。这条原则不只适用于固态电池，对催化、腐蚀防护、半导体界面同样有普适性。在做界面工程时，"电子隔绝"和"离子通透"的双重指标，往往比"全包覆"更重要。

3. "覆盖率"作为一个独立工程参数正在浮出水面。

过去涂层研究追求"覆盖率越高越好"，松下这份专利首次把 10%~90% 的部分覆盖 写进了权利要求，并明确给出了最优区间。这意味着电池研发正在从"材料比拼"走向"界面工程的精密调控"。

这件专利最早于2022年就在日本进行了申请，也同步在中国、美国、欧专局、印度进行了申请，截止目前，中国同族专利至今仍未获得授权，欧专局申请已经失效，但在美国终于获得授权。

‍
